phoenix microme|x

—— 高分辨率的微焦点x射线检测系统,主要设计用于焊点和电子元件的实时x射线检测
它将高分辨率的二维x射线技术和计算机断层扫描结合在一个系统中,同时具有创新的功能。多功能、易于使用的phoenix microme|x 提供了出色的图像质量,可以用于故障分析实验室以及生产车间。它配备了phoenix|x射线专有的图像处理软件,用于pcb装配的自动检测,提供更高的缺陷覆盖率,同时提高了生产效率。

主要功能

  • 高放大倍率
  • 熟练的操作
  • 高度的可再现性
  • 180千伏/ 20瓦的高功率微焦点管,可进行达0.5微米的细节探测
  • 可选:
    • x|act 软件包用于方便快捷的基于cad的高分辨率自动x射线检测(?axi),以达到极高的缺陷覆盖率,具有高放大倍率和可再现性
    • 通过高动态温度稳定的dxr数字探测器与主动冷却获取的30 fps(帧每秒)的清晰的活动影像
    • 10秒内的三维计算机断层扫描
    • 通过菱形|窗口以同样的高图像质量水平进行快达2倍的数据采集


顾客利益

  • 组合的二维 /三维ct操作
  • 通过菱形|窗口(可选)以同样的高图像质量水平进行快达2倍的数据采集
    • 组合的二维 /三维ct操作
    • 检测步骤的自动化是可能的
    • 明显的易用性

应用


电力电子设备

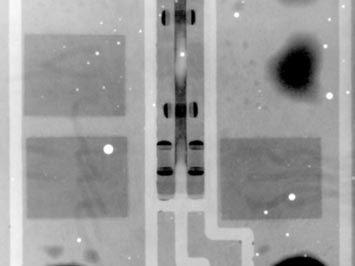

将功率半导体元件的表面焊接到陶瓷基板上。通过3毫米厚的铜散热器,基板空洞是可见的,半导体的焊点是无空洞的,甚至薄铝焊线也是可见的。




安装好的印刷电路板

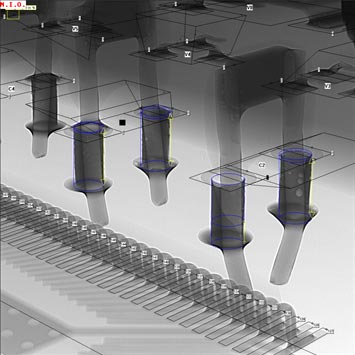

通孔插装焊点带cad覆盖的微焦点x射线图像





半导体与其他电子元件

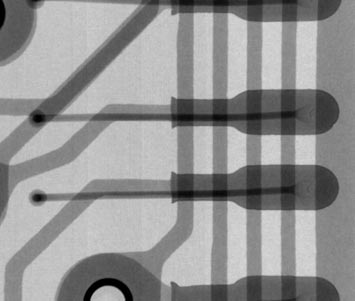

直径为25微米铜焊线的高放大倍率微焦点x射线图像
