数字岩芯扫描分析-凯发app

简介:岩心数字化ct扫描|英华检测(上海)有限公司

岩心数字化ct扫描


根据岩心内部不同成分的原子序数/密度差异,对内部组分(孔隙、干酪根、粘土成分、岩石颗粒、方解石、铁矿石等矿物)进行三维立体成像,并展示不同位置任意切面。得到的检测数据经由实验室分析,对石油地质等方面有极大的参考作用。对于古生物化石,此项技术有着极大的利用价值,在与各大科研院所的长期合作中,实验室的工程师积累了大量的大型项目操作经验。


检测范围:

1.     小于2mm样品高分辨率亚微米级别ct扫描;

2.     标准25.4mm岩心高达8微米高分辨率ct扫描;

3.     50mm岩心<30μm空间分辨率ct扫描;

4.     100mm-150mm全直径岩心微观ct扫描;

5.     更大尺寸样品ct扫描,空间分辨率优于140μm

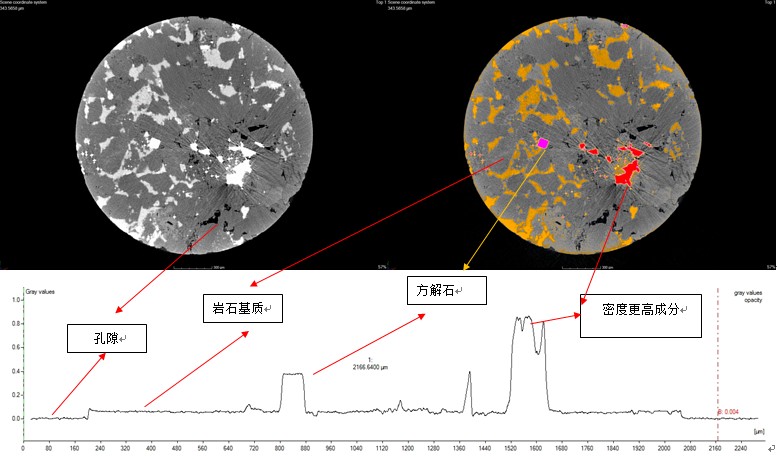

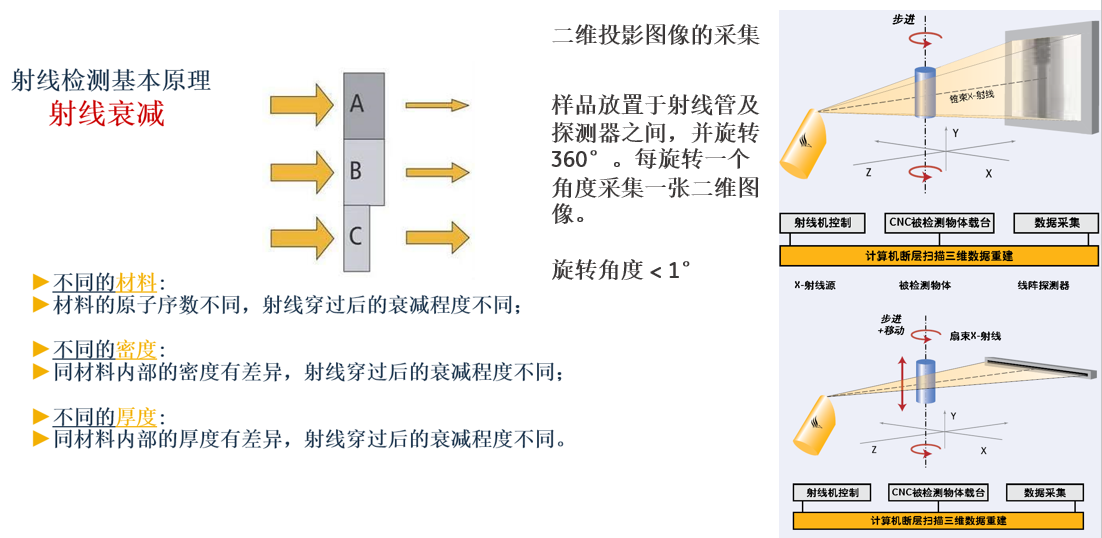

检测原理:射线透照材料后发生衰减,根据不同的衰减成都,进行二维x-ray成像;通过对样品进行360°扫描,获取一系列二维投影图像,进行重建,获得岩样三维模型。






软件去伪影,可以减少在数字化过程中产生的伪影影响,达到理想的成像结果

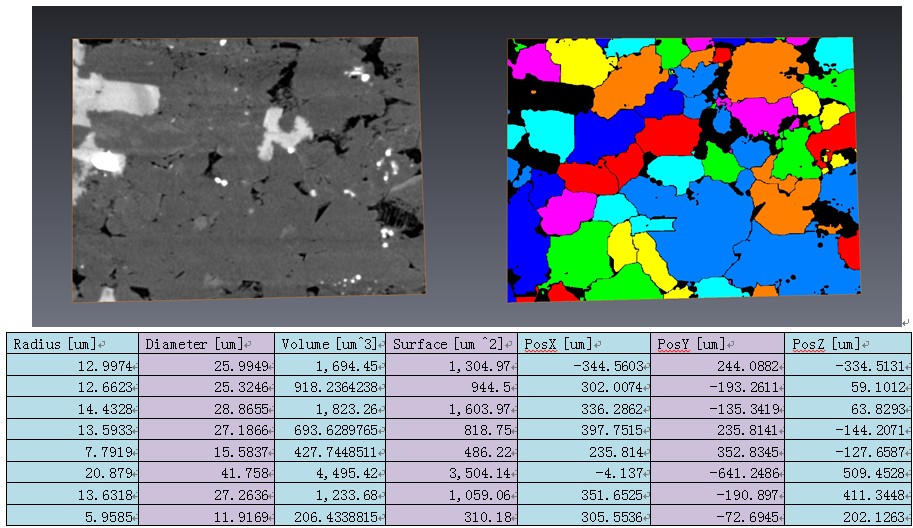

对已得到或已分离的各个组分,进行量化分析,统计其颗粒/矿物/孔隙体积大小、表面积、三维形貌描述(空间内长短轴方向与大小)、平均粒径、面孔率、砂岩粒孔率、发展趋势预测等




物性探索


连通性综合评价方案:通过ct扫描,获得岩心三维物理结构,对可视范围内的结构进行连通性评价,同时借助其他实验手段,如压汞法、渗透率测试、核磁共振等,进行不同比例加权,更好的评价待测试样品的连通性系数。

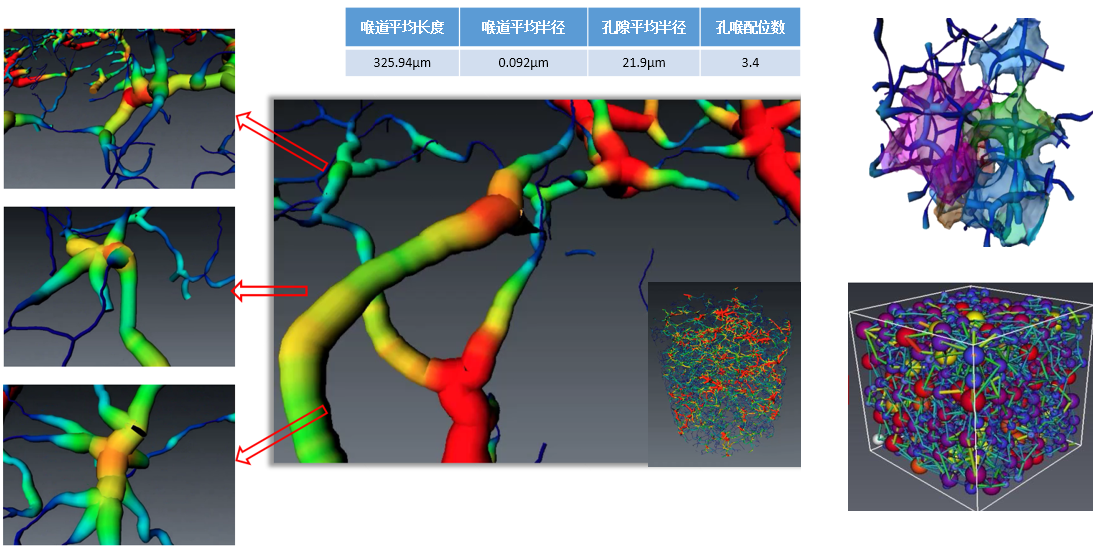

孔喉网络拓扑结构模拟与量化——计算孔喉网络模型、球棍孔隙模型将连通不不连通孔隙、喉道予以展示,自动计算量化数据表,分辨率高达100nm,计算孔喉配位数等相关参数

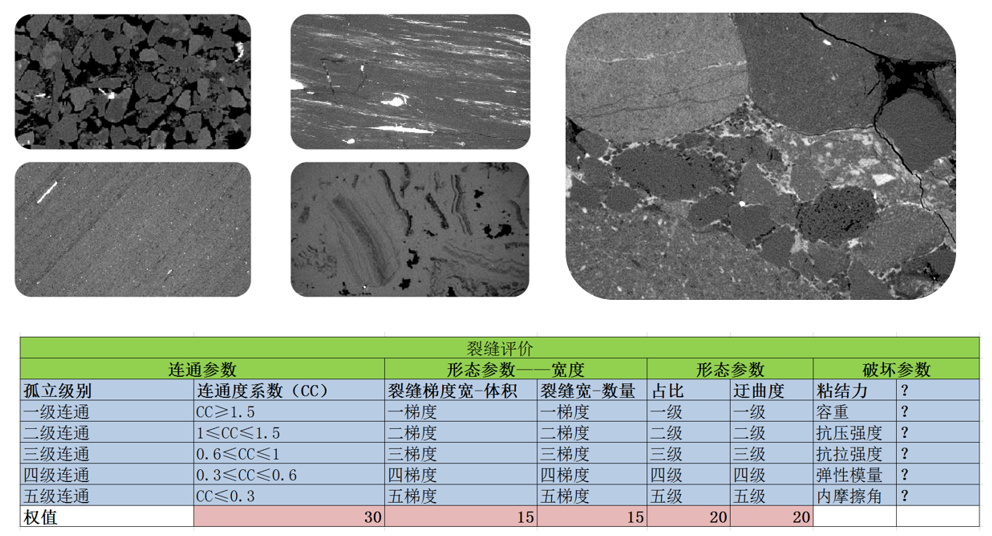

裂纹提取:对于煤层气及存在原生裂纹的样品,通过对裂缝进行三维数据的分析,辅助判断岩样的连通性;

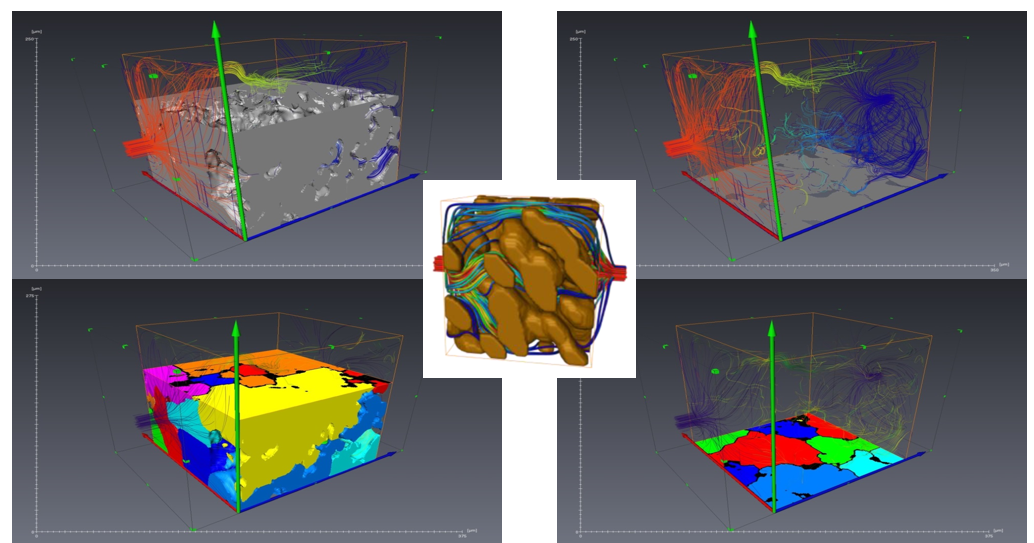

渗透率模拟计算,根据连通性,计算岩石渗透率,并动态模拟,展示岩石非均质性






原位加载测试:基于实验环境与岩心原生环境的不同,目前的测试方法无法真实再现岩心内部结构,通过原位加载装置与ct检测结合,可在模拟岩心地下状态的压力、温度参数,进行三维成像,分析获得的结构图像、数据更具可靠性,还原度更高。

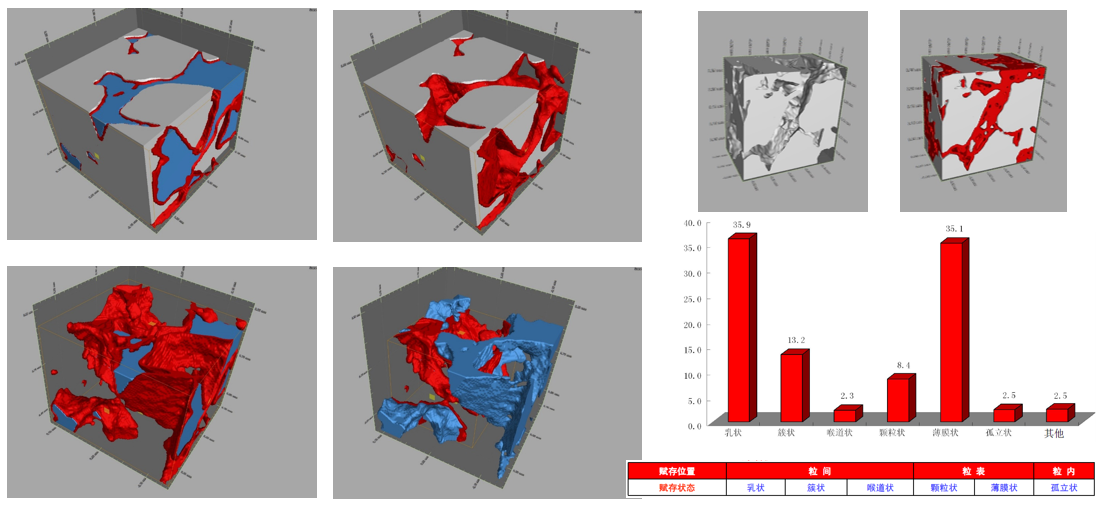

残余油分析:通过对开采后的岩样进行ct扫描,观测岩心内部残余油的形态,对每种形态的残余油进行定量对比和分析,并在获取数据后,进一步指导对石油的采收。

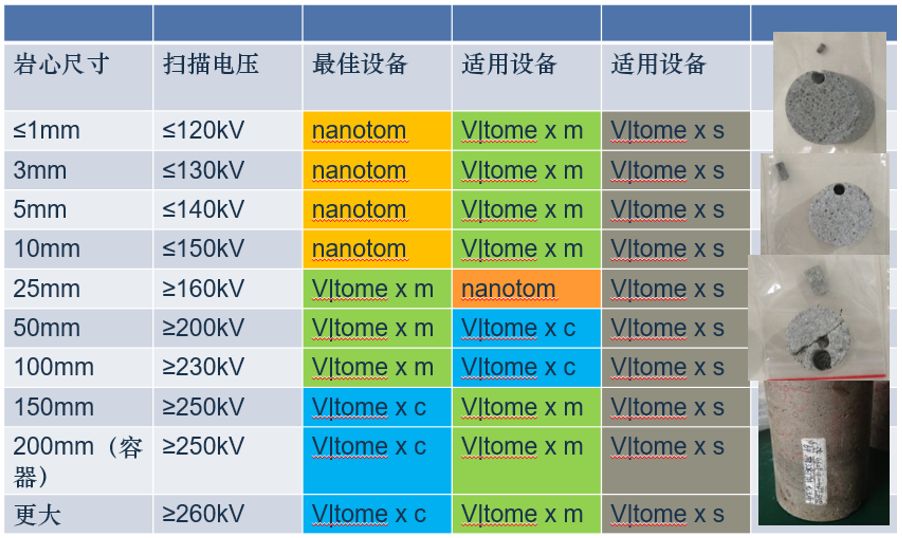

对于常规和非常规岩心扫描,获得空间分辨率和图像质量的参考扫描参数:







其他案例应用

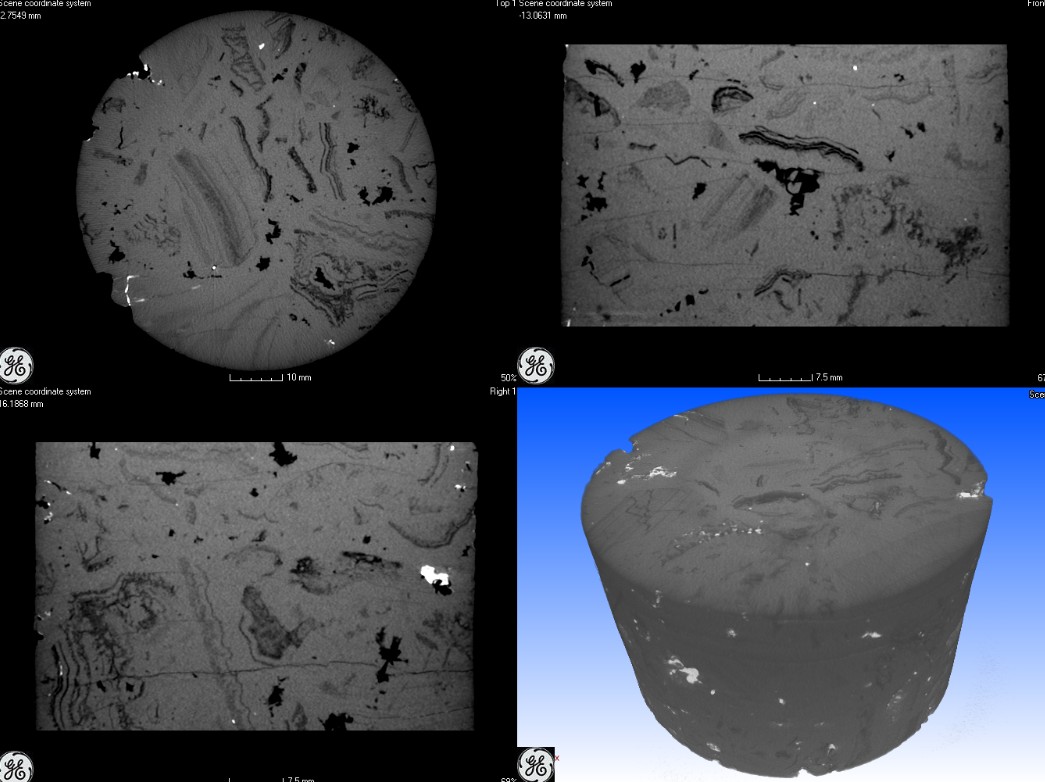

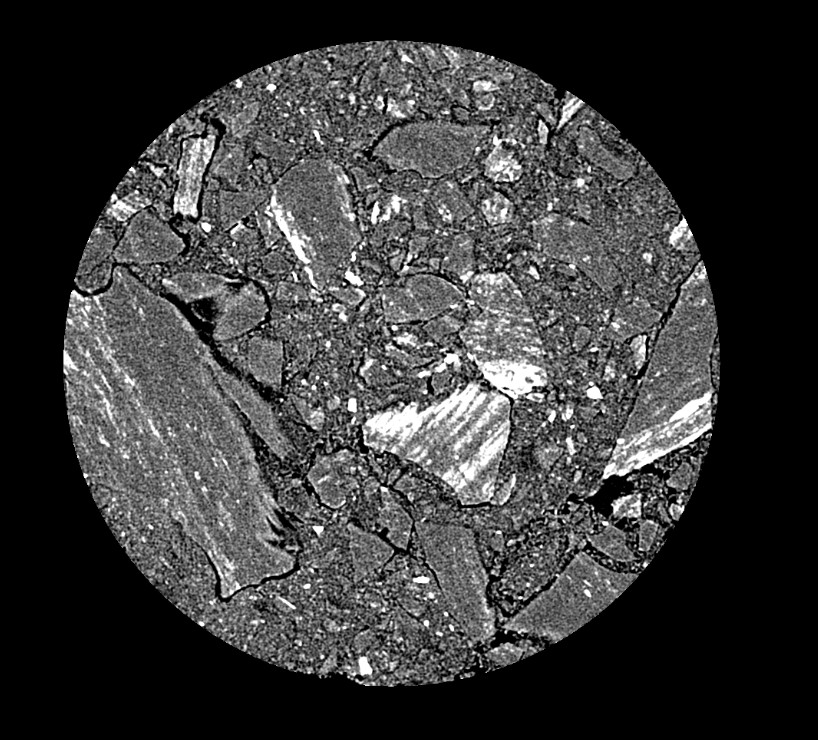

碳酸盐岩物性变化展示

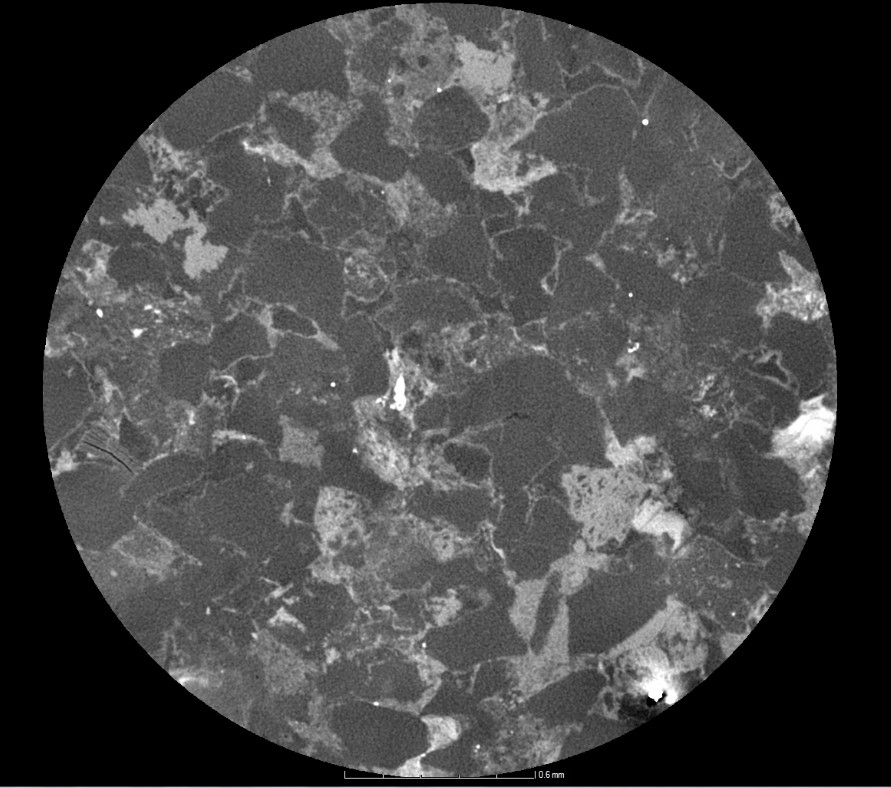

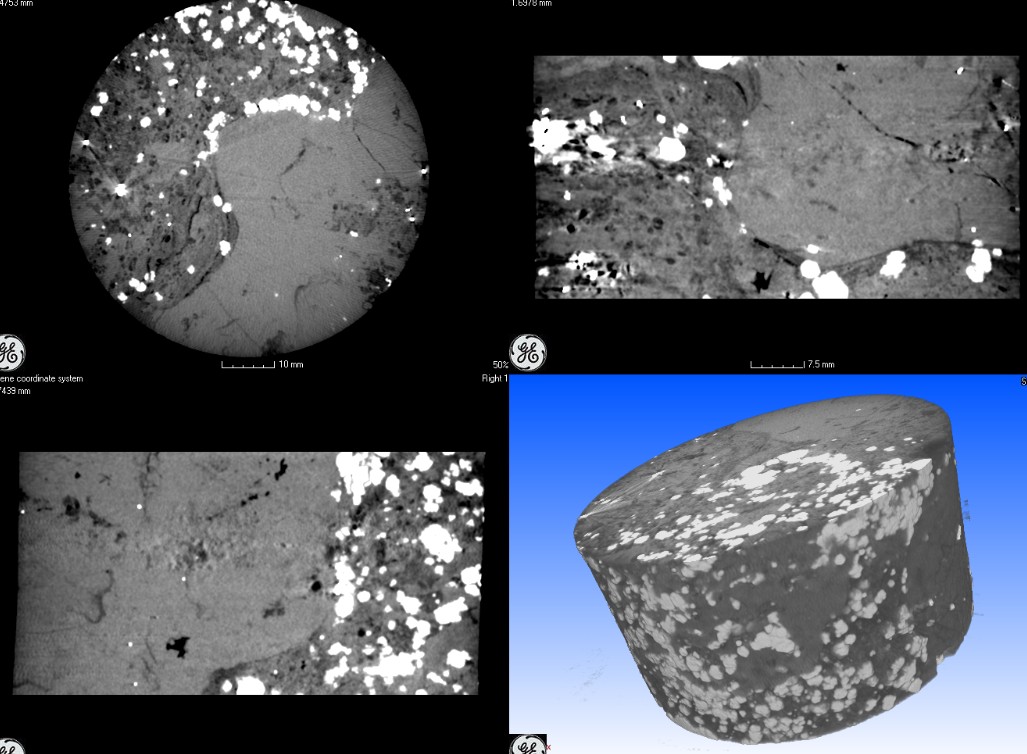

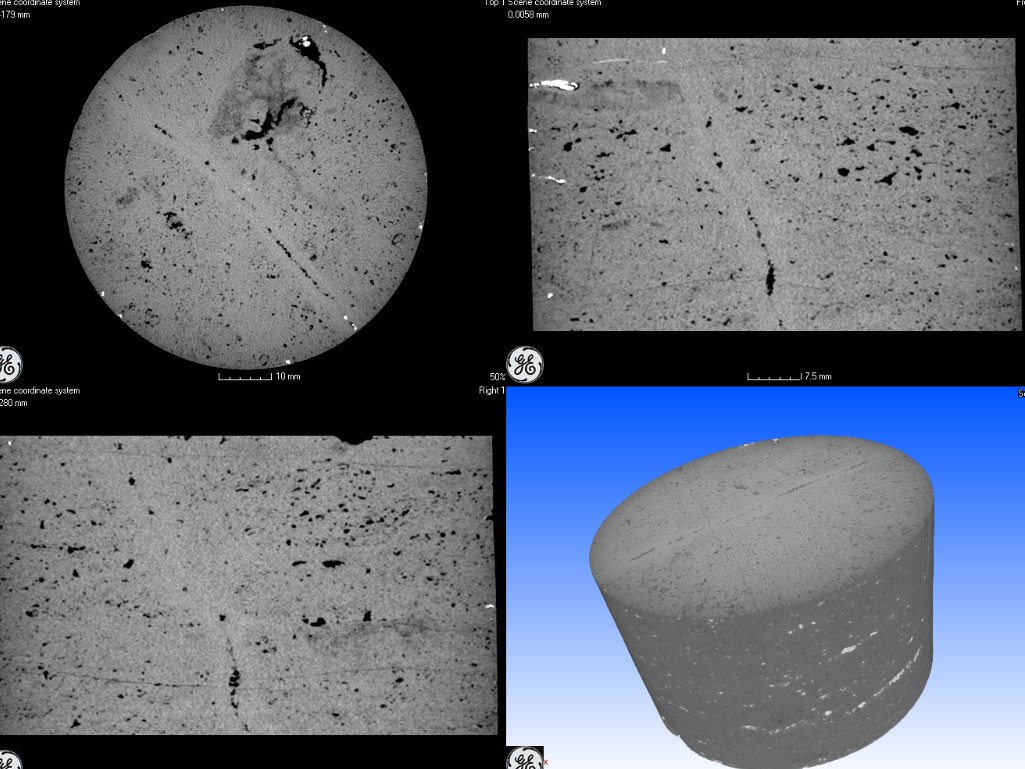

砂岩物性变化内部结构展示

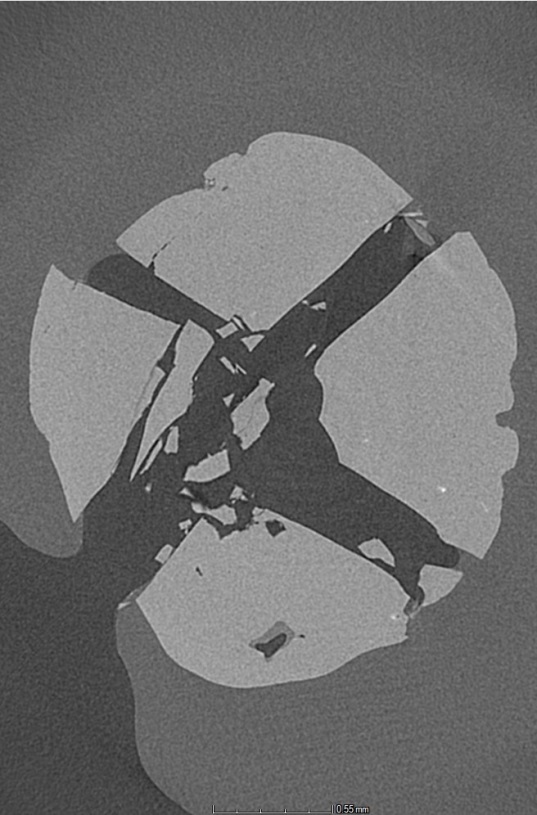

煤炭结果展示





沥青识别与提取

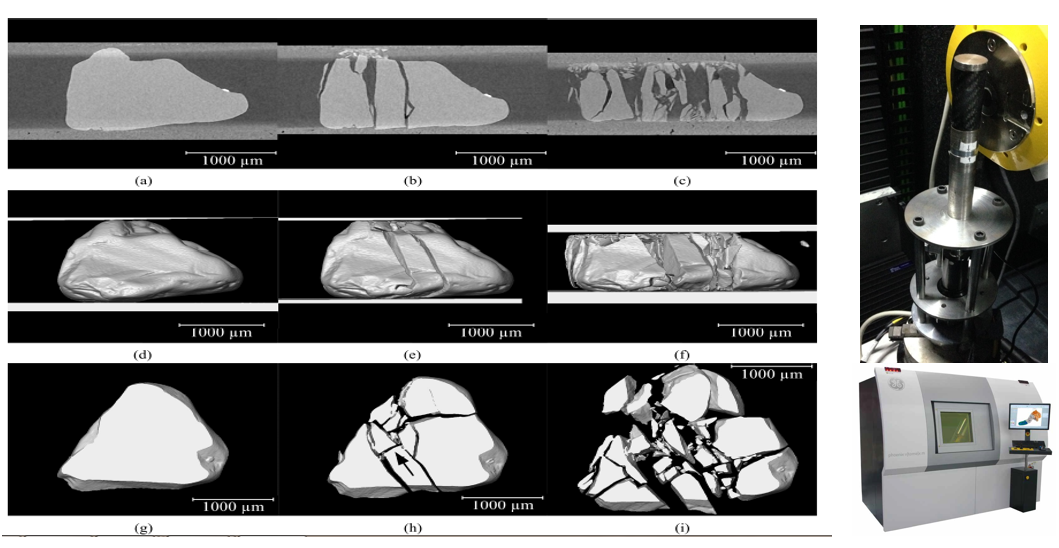

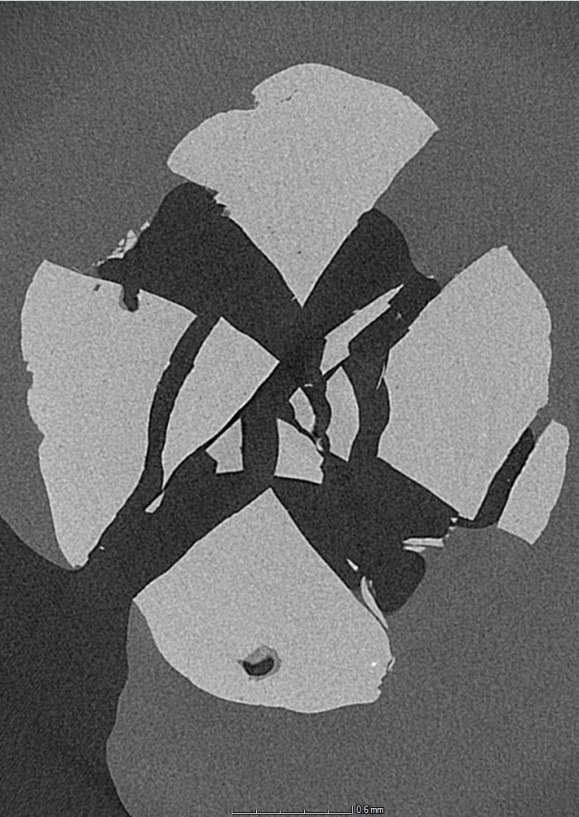

动态砂砾破坏过程:研究孔隙与裂缝发育与发展、受力方式方向
