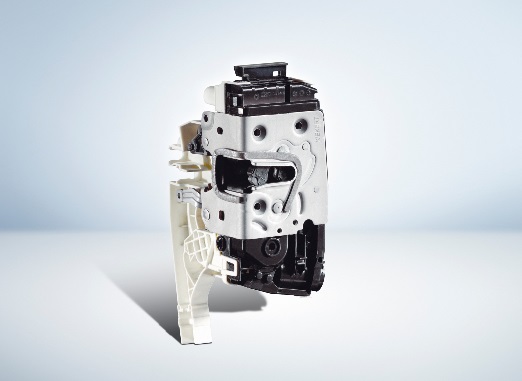

      门锁系统需要的特性包括安全锁闭以及方便开启。为达到这些要求，不同的锁根据功能性不同会有25至130多个部件。结构包含经由钢化、冲压、弯折、冷锻等方式处理的金属、塑料、铸件、橡胶、电子电气部件。一套锁的机械复杂性不亚于一块瑞士手表，因此减少潜在的失误诱因就非常有必要性。

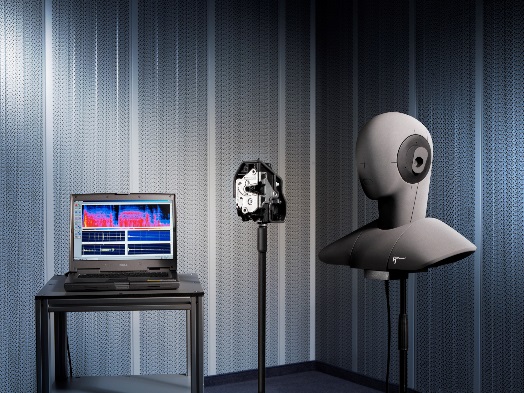

      kiekert公司使用ct进行检测是由于锁出现了异响，需要做故障分析。故障原因是一个塑料部件发生脆性断裂，kiekert基于此通过外部机构对部件进行了x射线检测，结果显示是玻璃纤维分布不均造成的。找到根本原因后kiekert立即采取措施，修改了部件的设计，并在供应商方面进行了调整。自此，问题解决，kiekert也开始了ct检测的探索之路。

      在初的2010年，kiekert一直借助外部机构进行x射线检测，但已经开始对ct进行考察，准备购买一套适合自己的ct系统。经过了一系列考察以及审批流程，终于2012年中完成了采购，并立即开始用新设备进行试验。技术测试阶段用掉了一年时间，在此后的生产应用中，ct系统在以质量控制为主的应用方向上展现出了理想的效果。2014年，kiekert的ct技术应用能力已进入成熟阶段，开始将自己的经验分享给其他伙伴。可以说，ct系统证明了其在汽车部件生产应用中的有效性以及重要性。

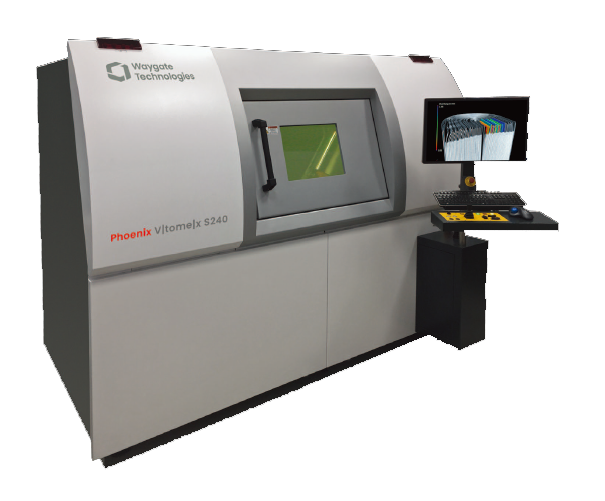

      kiekert所采购的设备是2012年版本的 phoenix v|tome|x s 240 ct (240kv)，可承载直径260mm，高420mm，重10kg的部件。搭载了可达到320w管功率，1μm分辨率的x射线管，焦点到物体的小距离为4.5mm。同时配备 dxr-250rte hcd 400-200高对比度水冷温控数字探测器，具有2048 x 2048像素（4mp），像素尺寸为200μm x 200μm。



      kiekert将ct应用到了如下领域：

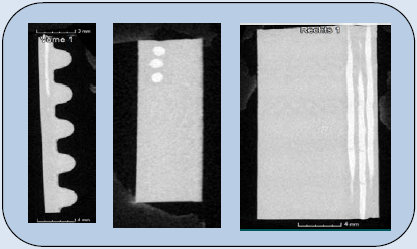

      vg工具应用——孔隙率/夹杂分析

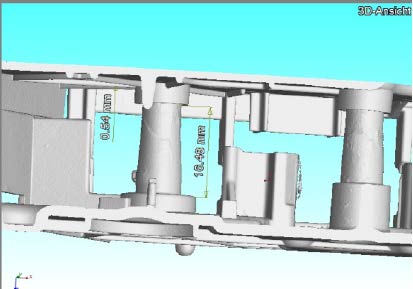

      坐标测量

      隐藏或微小的几何形状也可以进行较准的测量

      理论模型与实际模型对比

      伪色标绘便于快速对比

      三维体数据与cad模型对比

      三维体数据与第二个三维体数据集对比

      逆向工程

      扫描物件产生点云数据并保存为stl文件

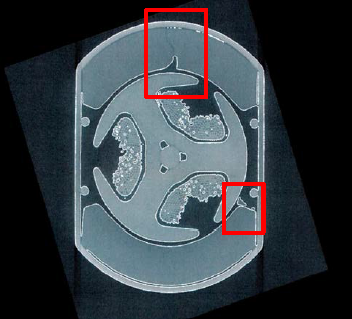

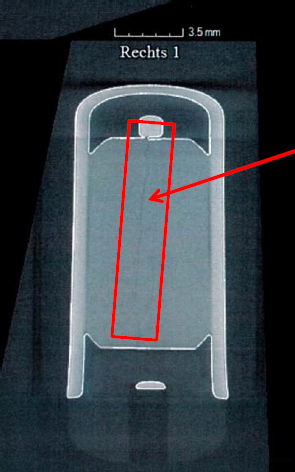

      失效分析

      ·无损检测：若破坏部件会导致大量信息丢失

      ·材料特性（如上述案例中的纤维分部）

      应用案例：

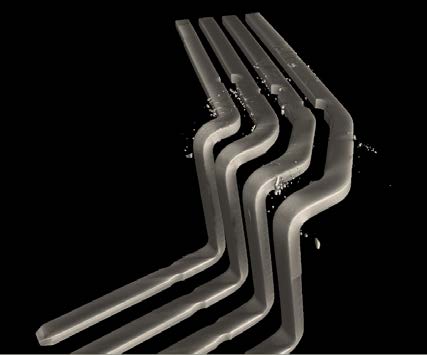

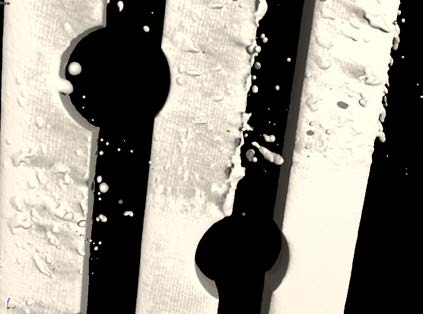

      电气部件载体

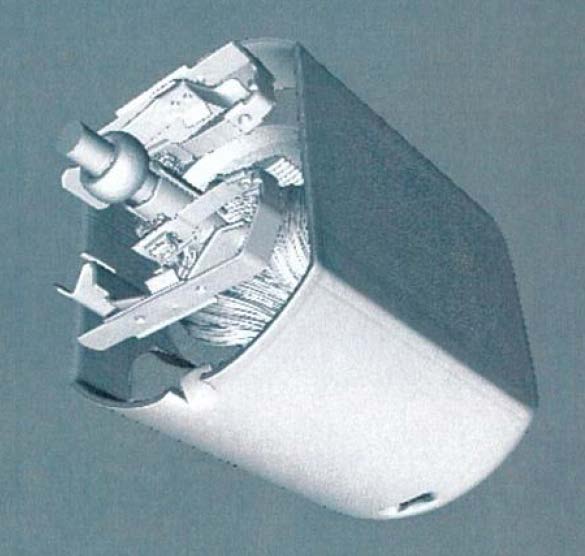

      电机

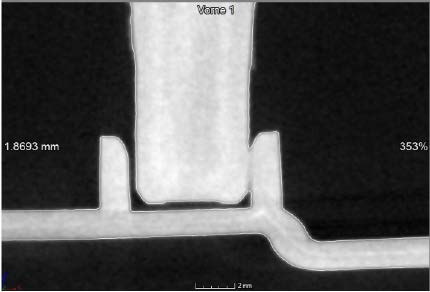

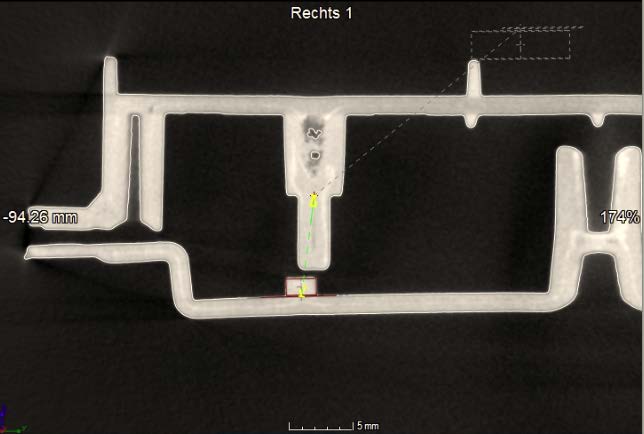

      配件装配

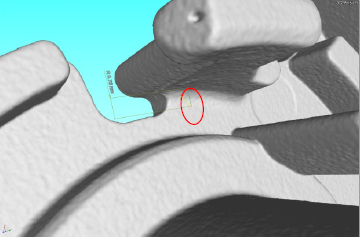

      ·可靠的分析工作可以评估翘曲偏差及结果，比如螺栓倾斜

      ·零点几毫米的偏差都会对装配造成严重影响

      ·装配状况的合格是要比自由状态下部件的合格更重要的

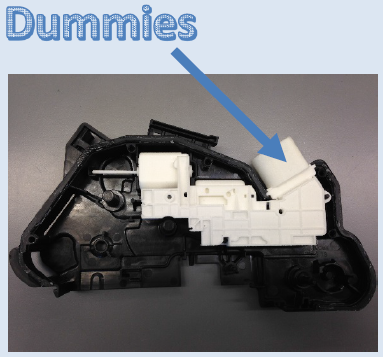

      用激光烧结仿制件替代金属和电器件进行装配检测

      ·减少投产前研发时间

      ·这种方法配合ct帮助kiekert更快做好市场准备

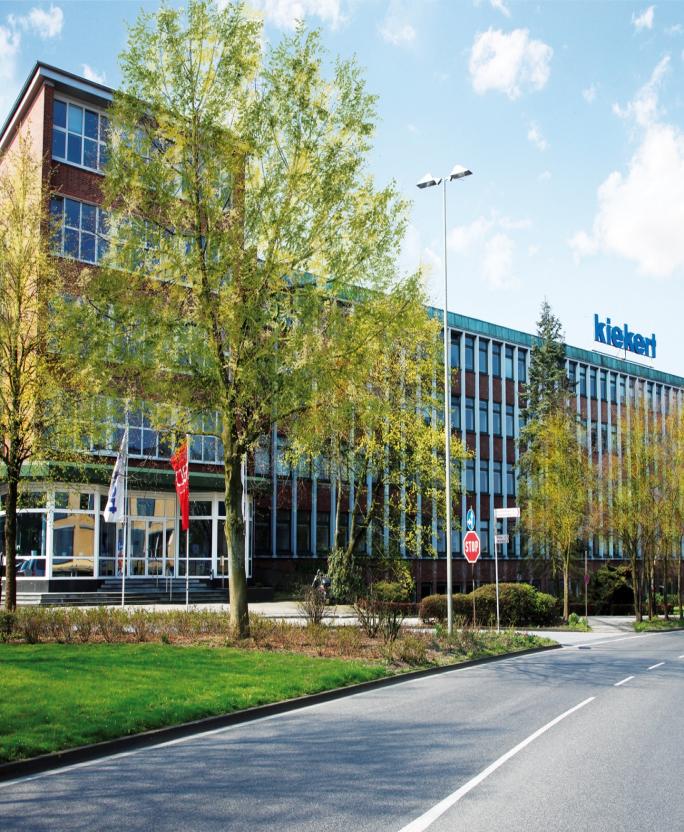

      kiekert从1857年创立至今已经成为全球汽车侧门锁系统，分别有6个生产中心和6个研发中心，在世界范围内供给逾50家主要制造商。工业ct检测在其研发与生产环节提供了不小的支持。这得益于工业ct设备的高质量保证，更要归功于kiekert内部对ct应用技术与应用方式的积极探索。选择正确的工具，再正确地应用于自身。

图片来源：kiekert,
